Clarté instantanée. Précision maximale

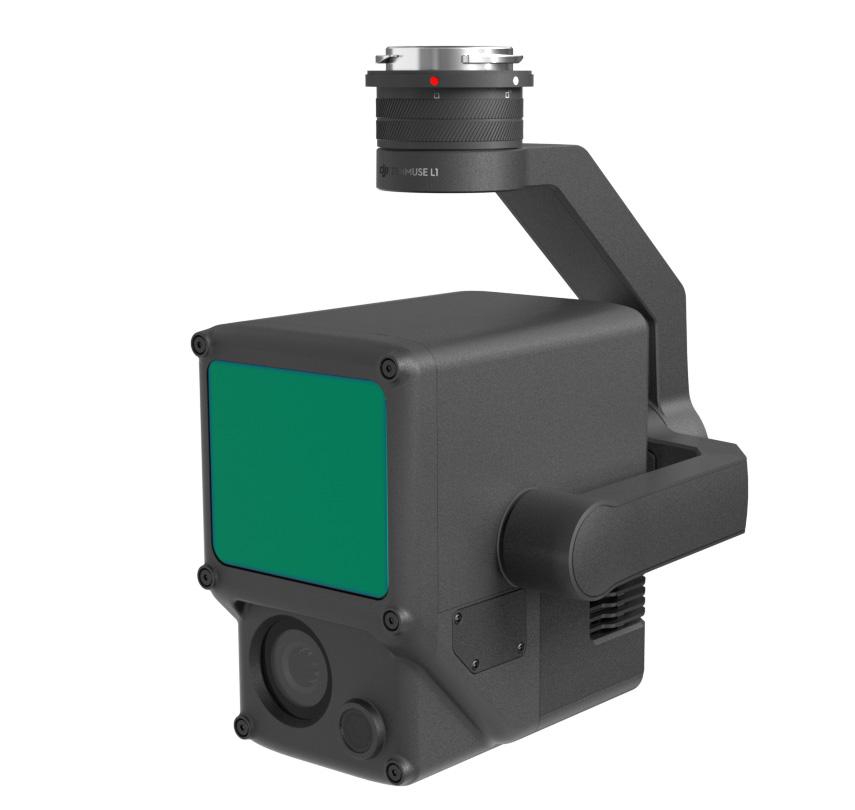

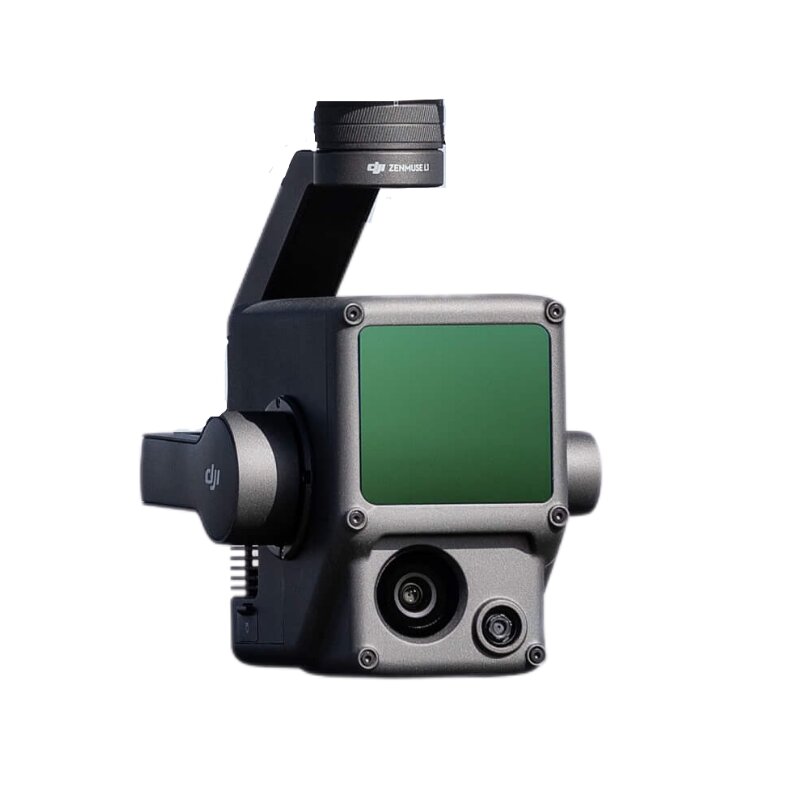

Le Zenmuse L1 intègre le scanner laser Livox AVIA, une IMU de haute précision, une caméra visuelle CMOS avec un obturateur mécanique et un système de nacelle stabilisée sur 3 axes.

Combinée avec le DJI Matrice 300 RTK et le DJI Terra, le DJI Zenmuse L1 offre une solution LiDAR aérienne AIO très efficace pour obtenir un nuage de points 3D en temps réel et adaptée à de nombreux besoins : sécurité publique, le secteur de l’énergie, les construction etc.

La première charge utile LiDAR aérienne par DJI

Le système LiDAR calcule la position et la direction de la cible à partir de la variable mesurée du temps de retour du faisceau laser.

• Tout-en-un : LiDAR, caméra d’arpentage et de cartographie, UMI de haute précision
• Haute précision : Vertical : 5cm/Horizontal : 10cm
• Haute efficacité : couverture de 2 km² en un seul vol
• Nuage de points à haute densité : 240 000 points effectifs/s
• 3 échos
  • Peut mesurer à la fois le DEM et le DSM
  • Peut calculer la hauteur de la végétation
  • Traverse une vitrine pour mesurer l’objet derrière
• Plage de mesure : 450m Max
• Indice de protection : IP54
• Vue en temps réel du nuage de points : Possibilité d’afficher et de mesurer le nuage de points en temps réel.

Module Laser : Livox AVIA

Lidar sur nacelle stabilisée 3 axes, avec une précision allant jusqu’à 100 % pour les données de nuages de points.
– Portée de détection : 450 m (80 % de réflectivité, 0 klx) / 190 m (10 % de réflectivité, 100 klx)
– Nombre de points effectifs : 240 000 pts/s
– Prend en charge 3 retours
– Mode de balayage de ligne et mode de balayage non répétitif

Caméra

Caméra CMOS de 1 pouce (2,54 cm) : Rendu de couleurs réelles en temps réel. Le DJI L1 est différent des autres capteurs LiDAR du marché :

• Obturateur mécanique
• Même spécification de caméra que le Phantom 4 RTK
• Assistant visuel caméra :
  • Lorsque le drone perd le signal GNSS de manière inattendue, le DJI L1 peut utiliser la caméra d’assistance visuelle pour recevoir des données d’orientation et maintenir la précision du système dans un court laps de temps (60 s).

Point Cloud LiveView

Les nuages de points en temps réel fournissent des informations immédiates sur site, afin que les opérateurs soient informés pour prendre rapidement des décisions critiques.
Vous pouvez également vérifier la qualité du travail sur le terrain en vérifiant les données du nuage de points immédiatement après chaque vol.

Mesure et annotation

Acquérir et communiquer des dimensions critiques sur le modèle de nuage de points à l’aide de mesures et d’annotations.

DJI Terra : Post-traitement

• DJI Terra : Prend en charge le post-traitement de DJI Zenmuse L1
• Sélectionnez le répertoire des dossiers LiDAR, Terra identifiera automatiquement les nuages de points, les photos, les données GNSS, les données des stations de base et les données IMU
• Modes de couleurs disponibles : Visible, Taux de réflectivité, Altitude, Numéros de retour
• Formats de sortie : PNTS, LAS, PLY, PCD, S3MB ; sortie de modèle de maillage 3D
• Types de mesures : Point, Linéaire, Aire, Volumétrique

Nuage de points en direct

Afficher des données sur un nuage de points sur l’application Pilot en temps réel, recueillir des informations de première main sur le terrain et fournir un support de données. Vous pouvez passer d’une visionneuse de nuage de points en temps réel à une visionneuse de caméra visuelle. Vous pouvez aussi définir un écran partagé pour afficher les deux visionneuses.

Plusieurs modes de couleurs sont disponibles. Le DJI Zenmuse L1 peut mesurer une distance ou une surface grâce aux données du nuages de points.

Efficacité des opérations

• Paramètres recommandés
  • Altitude de vol : 300m
  • Ratio de recouvrement latéral : 20%.
  • Vitesse de vol : 10m/s
  • Durée d’un vol unique : Environ 30 minutes

• Efficacité des opérations
  • Nuage de points : En quelques secondes

• Résultat
  • Superficie : 2 kilomètres carrés
  • Densité des nuages de points : 214 points/mètres carrés

Utilisation du Zenmuse L1:

Étude topographique

Collecte des données dans un champ de végétation dense, capable d’extraire à la fois le DEM et le DSM

Reconstruction des infrastructures

Le DJI L1 est adapté à la reconstruction de structures très détaillées telles que les lignes électriques, les oléoducs et les gazoducs afin de réduire les opérations humaines.

Enquête sur la cartographie – Urgences

Le DJI L1 est capable de capturer en temps réel un modèle de nuage de points en couleur véritable lorsque cela est nécessaire. Il permet à l’équipe d’intervention d’urgence de prendre le contrôle de la situation en temps réel.

DJI L1 vs. Solutions de photogrammétrie
