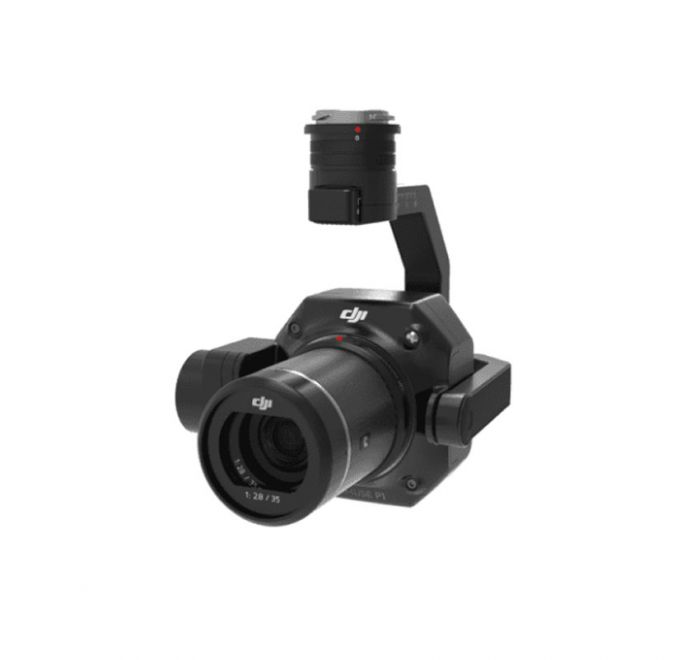

Le DJI Zenmuse P1 intègre un CMOS de 45 mégapixels Full-Frame avec des objectifs DJI à monture DL de 24, 35 et 50 mm et une nacelle stabilisée sur 3 axes.

Associée à la plateforme DJI Matrice 300 RTK et à DJI Terra, le Zenmuse P1 offre une solution de photogrammétrie aérienne efficace et de haute précision pour les entreprises

La première charge utile aérienne de photogrammétrie Full-frame par DJI

• Haute précision : Précision horizontale 3 cm / Précision verticale 5 cm
• Haute efficacité : 3 km de couverture de zone en un seul vol
• Haute résolution : 45 mégapixels CMOS Full-Frame
• Nacelle stabilisée sur 3 axes avec capture oblique intelligente
• Obturateur global mécanique 1/2000s Vitesse d’obturation
• Synchronisation du système TimeSync 2.0 au niveau du millisecondaire

CMOS Full-Frame

5 à 10 fois plus efficace que le Phantom 4 RTK dans les missions de cartographie.

• CMOS Full-Frame de 45 mégapixels
• Taille de pixels de 4,4um, imagerie à faible bruit et à haute dynamique, Augmentation de 10 % du temps d’opération quotidien
• Intervalle de temps photos de 0,7s
• TimeSync 2.0 : Synchroniser le contrôleur de vol, le RTK, la nacelle et la caméra en quelques millisecondes

Assurer la haute précision : TimeSync 2.0

• Exposition de niveau milliseconde : capture des MEP
• Synchronisation au niveau millisecondaire avec la caméra, la nacelle, le contrôleur de vol et le module RTK

Modes de fonctionnement multiples

Ortho 2D

Dans le domaine de l’orthophotographie à grande échelle, le système hautement intégré et la collecte de données à haute efficacité répond aux normes cadastrales de précision au 1:500 et au 1:1000

Oblique 3D

Les données d’images obliques multi-angulaires capturées pour la modélisation 3D sont fournies de manière efficace et concise, ce qui peut être largement utilisé dans de nombreux secteurs tels que l’urbanisme, le cadastre, le contrôle de sécurité, etc.

Reconstruction détaillée

Il est possible d’obtenir des images de données à haute résolution afin de restituer avec précision la texture, la structure et les caractéristiques du sol et des objets. Il peut être largement utilisé pour la reconstruction de bâtiments de qualité, la protection des bâtiments anciens et des vestiges culturels, l’ingénierie de conservation de l’eau et les études géologiques, etc.

Reconstruction en temps réel

Combinez avec DJI Terra pour obtenir des informations géographiques en temps réel sur une grande zone.

Objectifs compatibles

La DJI Zenmuse P1 est compatible avec les objectifs DJI Enterprise à monture DL.

Le 35 mm convient à la plupart des scénarios de cartographie. Si l’altitude d’opération du drone doit être plus élevée tout en maintenant la même résolution, l’utilisateur aura également la possibilité de choisir un objectif de 50 mm. De même, l’objectif 24 mm est disponible pour les vols à plus basse altitude.

• Obturateur global mécanique, vitesse d’obturation 1/2000s
• TimeSync 2.0 : Synchronisation au niveau millisecondaire avec la caméra, la nacelle, le contrôleur de vol et le module RTK
• Prend en charge les objectifs DJI DL 24 mm, 35 mm et 50 mm

Distance au sol selon les objectifs :

24mm: GSD= H/55

35mm: GSD= H/80

50mm: GSD= H/120

Utilisation du Zenmuse P1

Étude topographique

Grâce au P1 les utilisateurs peuvent facilement obtenir des données d’une précision de 1:500 en utilisant n’importe quel GCP.

Cadastre

Obtenir un nuage de points 3D ou un modèle texturé pour une cartographie au 1:500.

BTP

Rassembler rapidement les ensembles de données 2D et 3D nécessaires pour les phases de conception, d’exploitation et de maintenance dans le cadre de projets d’entreprise tels que les constructions, les routes, les ponts,
les lignes de transmission, les oléoducs et gazoducs, etc.

Enquête sur les ressources naturelles

Pour les applications forestières concernant les ressources naturelles telles que les animaux, les montagnes, les rivières, les forêts, les champs, les lacs, etc.

Enquête sur les catastrophes géologiques

Recueillir des données sur les points de catastrophe géologique. Le Zenmuse P1 modifie la méthode d’enquête traditionnelle en réduisant la difficulté de la saisie des données et en assurant la sécurité des opérateurs au sol.

Enquête sur la cartographie – Urgences

Fournir à l’équipe d’intervention d’urgence les informations géographiques nécessaires et de première main en temps réel pour prendre des décisions rapides.

Autres caractéristiques

Capture Smart Oblique

Il permet au Zenmuse P1 d’atteindre une efficacité comparable dans les missions de cartographie oblique par rapport aux charges utiles obliques à cinq objectifs.

• Lorsque le Zenmuse P1 effectue une mission oblique dans cinq directions, il pivote dans cinq directions à 60 degrés. Lorsqu’il se trouve dans la zone de bordure, il ne capture que les images à l’intérieur de la zone de travail.
• Efficacité élevée des opérations obliques : Pendant le vol, la nacelle du P1 effectue le modèle de prise de vue multi-angles qui améliore considérablement l’efficacité de l’opération oblique sur une caméra à objectif unique. La zone d’opération avec le P1 peut atteindre 7,5 kilomètres carrés en une seule journée.
• Seules les photos essentielles à la construction sont prises aux bords de la cartographie, ce qui augmente l’efficacité du post-traitement de 20 à 50 %.

Gestion des données

• Un seul et même stockage pour les images, les données GNSS, les logs.
• Les paramètres des caméras et les paramètres des drones incluent le statut RTK et sont automatiquement inscrits dans les métadonnées des images.
• Dossier de données d’enquête généré automatiquement et structuré selon le nom de la mission et le temps
• Facile : il n’y aura pas de situation où la photo ne correspondra pas aux données.
• Organisé : Il n’est pas nécessaire de vérifier et d’organiser ni de modifier manuellement les ensembles de données.
• Intégré : Les informations telles que la position de la caméra, la position d’orientation sont toutes enregistrées dans l’image capturée. L’expérience de reconstruction avec DJI Terra consiste simplement à importer un dossier et à commencer le processus.

Rapport de terrain

Rapport sur le terrain : Une fois la mission de vol terminée, un rapport d’inspection sur le terrain est immédiatement généré pour obtenir rapidement des informations telles que l’emplacement de la photo, le nombre de photos, l’état du positionnement RTK et la précision de la localisation, afin que le pilote puisse confirmer la qualité des données de terrain sur place.

Cartographie en temps réel : En travaillant avec DJI Terra pour la cartographie en temps réel, la carte sera générée pendant le vol.

Système de gestion de l’état de la charge utile : Il enregistre le temps d’utilisation total de la charge utile, capture les les temps d’utilisation de l’obturateur et de la nacelle et fournit un historique du journal des anomalies/erreurs du système et du produit des suggestions d’entretien. La durée de vie de l’obturateur sur P1 est estimée à 100.000 déclenchements.
